有害紫外線の透過を抑制
溶接や熱切断などの際に発生するアーク光には、目に有害な紫外線が大量に含まれています。作業者は保護眼鏡や保護マスクなどを使用して目を保護していますが、作業者周辺の方々の目には有害な光線が直接届くことになります。
「アキレス ウェルディングカーテン」は、この有害紫外線や強い可視光線から周辺作業者の目を保護するためのビニールフィルムです。適度な透明性により、外部からも作業が見え、作業者にとっても明るい作業環境を確保できます。

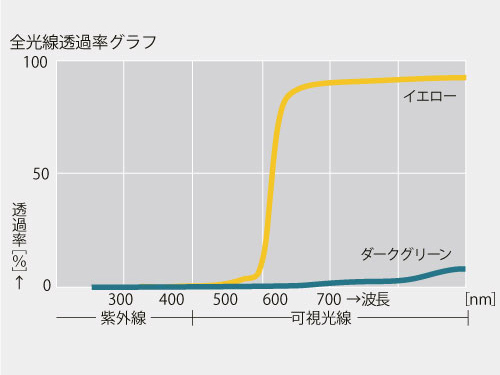

「アキレス ウェルディングカーテン ロールスクリーンタイプ」は「アキレス ウェルディングカーテン」と同等の分光光線透過率を維持しつつ、フィルム表面にベタつきを抑える加工を施し、巻き上げが可能となったビニールフィルムです。使用場所・使用条件に応じて光線透過率の異なる2色のビニールシートの使い分けが可能です。
ウェルディングカーテン ロールスクリーン チェーンタイプ製品の特長 仕様
■チェーン操作（FBシリーズ）
チェーン操作にて生地を昇降させるタイプ
特に大型タイプに対応しています。
昇降時の停止位置がミリ単位で調整可能、右操作左操作指定可能です。
昇降時に手の届かない場所でもチェーンを延長して操作が行えます。

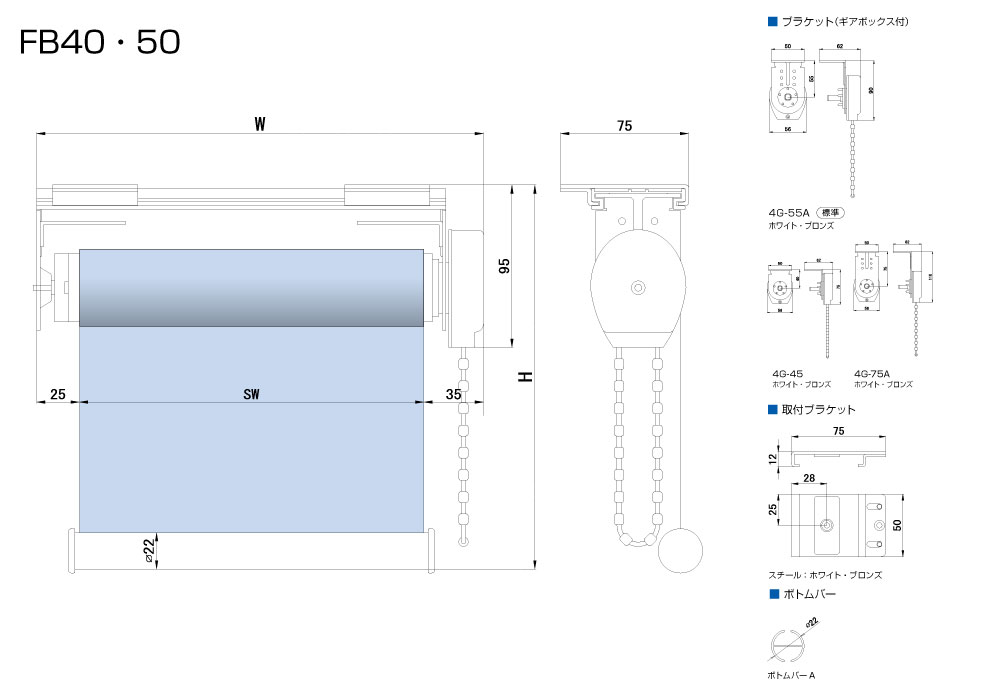

ロールスクリーンの大きさ(幅×高)や使用方法によって選べるメカサイズ
●FB40（中型メカ） ●FB50（大型メカ）
40と50の大きな違い
パイプ径が40Φと50Φとなります。
50Φは40Φよりもアルミのパイプが肉厚で製造されています。
大きいサイズのスクリーンを製造する場合にパイプが太く肉厚な分パイプが歪まずに生地にシワができずらいのが特徴です。
■注意事項
・ブラケット/メカの色がお選びいただけます。
指定が無い場合はホワイト色が標準仕様となります。

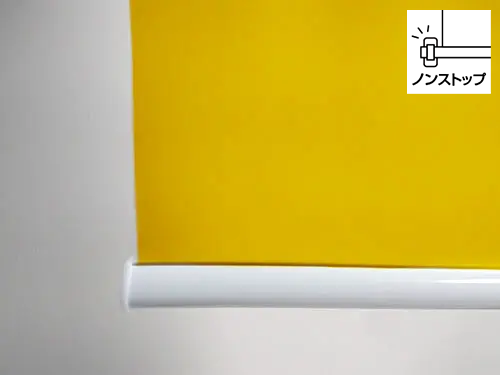

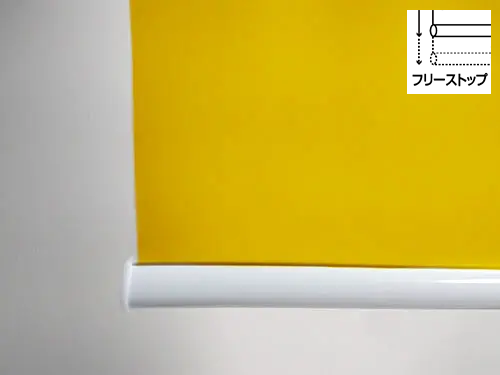

同じ生地の他のタイプ
ウェルディングカーテン ロールスクリーン チェーンタイプのオーダーサイズと製作価格表（税別）
FB40
| 600~800 | ~1000 | ~1200 | ~1400 | ~1600 | ~1800 | ~2000 | ~2200 | ~2400 | |
| ~1000 | 45,300 | 45,300 | 50,200 | 54,500 | 59,400 | 64,400 | 69,000 | 73,700 | 79,000 |
| ~1200 | 49,100 | 49,100 | 54,500 | 59,200 | 64,600 | 70,300 | 75,500 | ||
| ~1400 | 49,500 | 49,500 | 54,900 | ||||||
| ~1600 | 53,000 | 53,000 | 59,200 | ||||||
| ~1800 | 53,400 | 53,400 | 59,600 | ||||||
| ~2000 | 57,100 | 57,100 | 63,900 | ||||||
| ~2200 | 57,500 | 64,300 | |||||||
| ~2400 | 61,300 | 68,800 | |||||||
| ~2600 | 69,200 |
FB50
| 600~800 | ~1000 | ~1200 | ~1400 | ~1600 | ~1800 | ~2000 | ~2200 | ~2400 | ~2600 | |
| ~1000 | 52,400 | 52,400 | 52,400 | 58,100 | 62,400 | 67,400 | 84,700 | 92,100 | 97,800 | 89,700 |
| ~1200 | 56,700 | 56,700 | 56,700 | 62,800 | 67,600 | 73,200 | 91,400 | 99,100 | 105,600 | 112,600 |
| ~1400 | 57,100 | 57,100 | 57,100 | 66,200 | 71,400 | 77,400 | 92,000 | 104,100 | 111,000 | 118,400 |
| ~1600 | 61,400 | 61,400 | 61,400 | 70,600 | 76,600 | 83,300 | 98,400 | 111,300 | 118,900 | |
| ~1800 | 61,800 | 61,800 | 61,800 | 70,600 | 76,600 | 83,300 | 98,400 | 111,300 | 118,900 | |
| ~2000 | 66,100 | 66,100 | 66,100 | 75,300 | 82,000 | 89,200 | 104,900 | 122,100 | ||
| ~2200 | 66,500 | 66,500 | 66,500 | 75,300 | 82,000 | 89,200 | 104,900 | 122,100 | ||
| ~2400 | 70,800 | 70,800 | 70,800 | 79,800 | 87,200 | 95,200 | 111,400 | |||
| ~2600 | 71,200 | 71,200 | 79,800 | 87,200 | 95,200 | |||||
| ~3000 | 75,900 |
重要説明：ロールスクリーンは原反幅サイズ毎に横にウエルダー加工が入りますことご了承ください。 ※W600以下の場合はHの比率により制作できる場合がございます。お気軽にお問い合わせください。
FAX見積用業務用ロールスクリーン記入図面
製品の仕様と詳細
| ウェルディングカーテン使用上の注意 |
・ウェルディングカーテンロールスクリーンタイプは、遮光眼鏡のような作業者用遮光保護具として使用しないでください。 ・レーザー溶接における遮光には使用できません(遮光の設定において、レーザー溶接用には開発されておりません。) |
|---|---|
| 注意事項 |
|
